覆冰、舞動監測系統簡介

覆冰、舞動監測系統是用于智能電網輸電線路動態運動狀態的實時在線監測設備，通過所監測的輸電導線運動軌跡及幅值大小值，可以計算出輸電導線發生舞動故障的危險指數, 對輸電線路因覆冰、舞動產生輸電線路閃絡跳閘故障、桿塔結構受損、倒塔發生的可能性進行預測，可減小輸電線路覆冰、舞動帶來的嚴重危害。

覆冰、舞動監測系統主要由慣性傳感器、電路、太陽能電源、天線組成的在線監測裝置及位于控制中心的監控設備、分析軟件等組成。

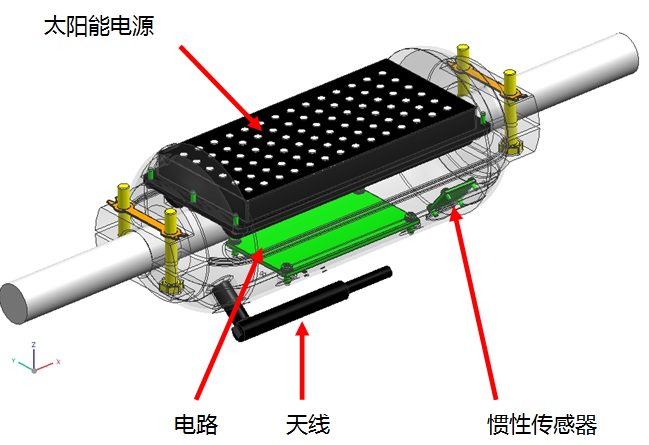

圖1：覆冰、舞動在線監測系統組成圖

覆冰、舞動監測系統工作原理：利用慣性傳感器實時檢測輸電導線的運動軌跡、運動幅值及頻率，利用控制中心的監控設備上的數據庫及專家分析軟件結合現場的微氣象數據對輸電導線發生舞動故障的危險指數、發生閃絡跳閘故障、倒塔可能性進行預測及報警。

為適應不同地理環境下的輸電線路覆冰、舞動的監測需要，通訊方式利用GPRS、CDMA、4G、RF、NB-IOT等多種方式。

覆冰、舞動監測系統主要參數：

最大功耗：≤0.8W;

重量：≤2kg；

外形：流線型；

防護等級：IP65;

舞動幅值：0~5m、舞動頻率： 0.1~5 Hz；

低溫適用范圍：-40℃；

供電方式：太陽能取能方式或太陽能取能+感應式取能。

特色功能

太陽能組件轉換效率高達18.3%，優異的弱光發電性能，嚴苛的質檢程序，兩次EL測試確保組件穩定性，高透光率鋼化玻璃，壽命不少于25年。
儲控一體磷酸鐵鋰蓄電池，內部集成光伏充電和電池放電智能管理控制模塊，實現光伏充電監測管理，雙重電池安全管理與防護，加熱控制等功能，可遠程實時監控電池信息，包括SOC，SOH，電芯狀態（太陽能板、蓄電池、負載的電流&電壓、電池剩余電量、電池溫度)。
采用長壽命型方型磷酸鐵鋰電芯，具有高安全，優異的高溫與低溫放電性能。
內部集成加熱單元，智能溫度控制，低溫 0℃智能開啟充電加熱，溫升至 10 度時關閉，滿足低溫嚴寒地區冬季使用需求。
IP67 防護等級，滿足室外及惡劣環境區域安裝使用。
整套系統全部輸入輸出線均通過航空插口連接，方便快速可靠。
太陽能鋰電儲控一體化設計，高集成、易安裝、易維護、低能耗RVV定制線纜，長度5米。
良好的抗工頻電磁干擾性能和良好的接地安裝措施，能實現在高壓電磁環境中視頻數據的準確、完整采集，以及對前端設備的準確控制；不出現雪花點、黑紋等故障現象；
工程安裝方便快捷。專業防水連接器，LED 狀態指示燈（SOC，充電 CHG，放電 DHG）和按鍵，方便隨時查看產品狀態。
