太陽能供電系統如何配置？

1.負載功率確定

確定太陽能供電系統的發電功率及配置的前提是確定前端需要供電設備（負載）的功率、耗電量及設備電壓。通過實驗檢測手段我們可以確定負載的總功率P1,P1主要包括：攝像機/球機和無線/有線傳輸設備以及穩壓電源/逆變器轉化功率損失。實驗檢測得到的總功率P1，由此確定負載的日耗電量W1=P1*24.

2.氣候資源評估

不同地區日照輻射量不同，太陽能供電系統的配置及安裝方式也有差異.

3.安裝地點選址

對安裝地點的確認及考察，確保施工方案實施的可行性，選址遵循四周不能有遮擋物，確保太陽能組件可正常采光，光伏板按照朝南偏西15°安裝朝向。

4.系統選型方案配置

根據負載耗電量及安裝地理位置的選定，計算發電系統及儲能系統的匹配性，考慮陰雨天及霧霾的系統影響及續航時間要求.

案例：前端負載總功耗為80W，電壓為AC24V/DC12V。項目位于杭州市，陰雨天續航3天

1.查詢項目建設區域地理環境、氣候氣象條件。

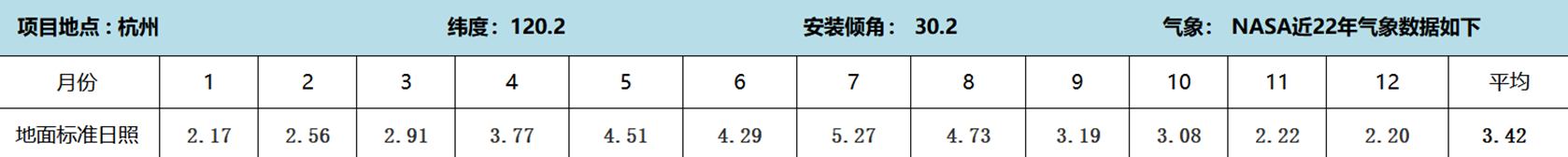

根據NASA查得，該地區具體氣候資源條件如下：

由上表數據得出，杭州地區屬亞熱帶季風區，冬天的日輻射量較低，最低為1月份為2.17度/平方米/日，最高為7月份為：5.27度/平方米/日，太陽能安裝支架安裝角度為30度左右。

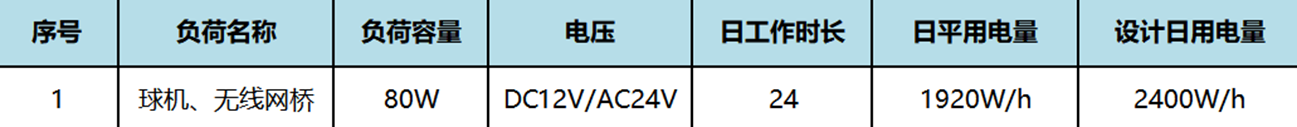

2.負載需求分析

由上表分析信息，可以得出，負荷最大日用電量為1920Wh，設計日用電量為2400Wh，前端電壓12VDC、AC24V，宜采用交流轉換電源，光伏電源效率=0.8，因此，設計負荷最終設計日用電量計算如下：

Q負荷最終設計日用電量 = Q負荷設計日用電量 ÷逆變電源轉換效率

=1920? ÷ 80%

=2400?

3.蓄電池組容量設計：

依據浙江杭州地區的氣候特點，太陽能供電系統在蓄電池常溫滿電的前提下應能保證負荷連續3個陰雨天正常工作，則需要的蓄電池最小容量計算如下：

蓄電池組容量 ≥負荷最終設計日用電量   × 連續陰雨天數   ÷ 蓄電池放電深度   ÷ 系統電壓

= 2400 ×3÷70% ÷24

≈ 428A?

依據密封閥控式免維膠體蓄電池的規格與選型，選擇單體規格12V\250Ah的膠體蓄電池4塊采用2串2并的連接方式組成24V500Ah蓄電池組。則:

實際供電天數=電池組容量x 放電深度x系統電壓

= 500A?× 70% × 24÷ 2400w?

= 3.5天

即在蓄電池常溫滿電的前提下，滿足負荷連續3.5個陰雨天正常工作的需求。

4.光伏組件容量設計：

根據上述第3點計算出的電池?cái)?shù)量，預計回充時間為8天，則電池回充所需要電量為：

Q=12×250×4÷8×70%=1050wh

影響太陽能電池組件給蓄電池充電功率的因素主要有:

1.蓄電池組充電效率Kc（0.94）

2.太陽能電池組件表面由于塵污遮蔽或老化引起的修正系數Kx（0.90）

3.太陽電池方陣組合損耗系數Kz（0.96）

4.控制器的轉換效率Kn（0.90）

5.系統綜合效率=0.94*0.90*0.96*0.90=80%

日照取年平均的輻射量,輻射量數HAt取3.42kwh/m2/day，則需要光伏組件的最小總功率計算 如下：

P≥Q÷太陽能系統綜合效率÷HA

=（1920+1050）÷0.8÷3.42

=1085W

依據光伏組件的規格與選型，選擇300Wp光伏組件4塊4并連組成1200W陣列。
