如何快速從太陽能遠程監測管理系統數據分析中找出陰影故障

隨著智慧化物聯網時代的到來，更多的硬件產品披上了智慧化的外衣，智慧化太陽能供電系統也開始應用于各種場所。離網供電系統的智慧化實現是將傳統的風光互補供電、太陽能供電架構+物聯網+無線通訊技術的完美融合，實現遠程化的后臺數據監測與管理。

基于物聯網技術的太陽能發電遠程監測管理系統，可通過傳感器實時采集太陽能供電系統運行參數，環境參數，具備對蓄電池數據、太陽能系統數據、負載電流、工作溫度等工作電源狀態進行監測和上傳功能，同時可實現數據回傳OSD視頻畫面疊加顯示。對數據進行調用分析后進行設備故障報警、設備狀態預測與故障預報，提供設備故障維修、決策和分析；具備對設備的遠程控制功能，可在預設條件或遠程指令控制下開啟和關閉前端裝置的供電電源；系統同時支持遠程自診，通過遠程技術支持，對實時數據的記錄支撐了故障溯源分析，有效減少人工經驗判斷的誤差，實時監控部件生命周期管理，便于及時更換部件及排除安全隱患，保障系統發電的穩定。

簡單的來說就是可以隨時隨地了解太陽能供電系統的運行情況，還可從遠程管理系統參數和運行圖形中，找到系統可能存在的問題，判斷故障的類型，從而快速及有針對性的解決問題，降低項目損失及維護成本。言歸正轉，陰暗遮擋是太陽能供電系統最常見的一種故障，而動態的陰影遮擋并不是一直都有，需要在現場長時間觀察才能看到，但從太陽能發電遠程監測管理系統參數中也可以找到規律。

1、什么是陰影遮擋

由于受到云層，樹木，建筑物以及飛禽排泄物的影響，光伏陣列會受到局部陰影遮擋，這時候太陽能組件接收的光照強度會發生改變，逆變器輸出功率降低。

陰影又分為主觀陰影和客觀陰影，主觀陰影又可以分為動態陰影和靜態陰影，客觀陰影指因天氣原因而造成的光照強度減弱，比如云霧、雨雪等天氣，主觀陰影是由附近障礙物阻攔了陽光直射而造成的陰影覆蓋，主觀靜態陰影特指組件表面的覆蓋物，如鳥糞、樹葉、灰塵、積雪等。主觀動態陰影就是廣義的“陰影”，它由光伏系統周邊的高大建筑物，煙窗、樹林、電線桿，或者方陣前后排引起的，形狀隨太陽的移動而變化，一般中午太陽直射時沒有，早晨或者傍晚有。

2、陰影遮擋對系統的影響

晶硅組件是由60或者72個電池片組成的，一般是20或者24個電池片構成一串，每串都有一個旁路二極管，當組件出現局部遮擋或者損壞時，由發電單元變?yōu)楹碾妴卧?，產生熱斑效應，電阻值增加，二極管兩端電壓升高而導通，讓其它正常組件所產生的電流通過，系統繼續發電。

3、陰影遮擋系統參數的變化情況

當陰影遮擋面積不大時：旁路二極管未導通，組串的工作電壓稍微升高，電流降低較大，功率下降到80%以上。

當陰影遮擋面積較大時：旁路二極管導通，組串的電壓降低，電流稍微升高，但仍比正常的低。

當陰影遮擋沒有時，電壓和電流立即恢復正常，功率曲線也恢復正常。

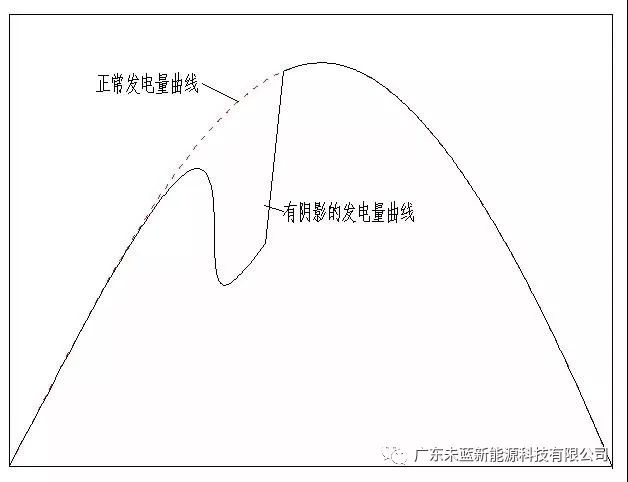

功率變化曲線如下圖所示：

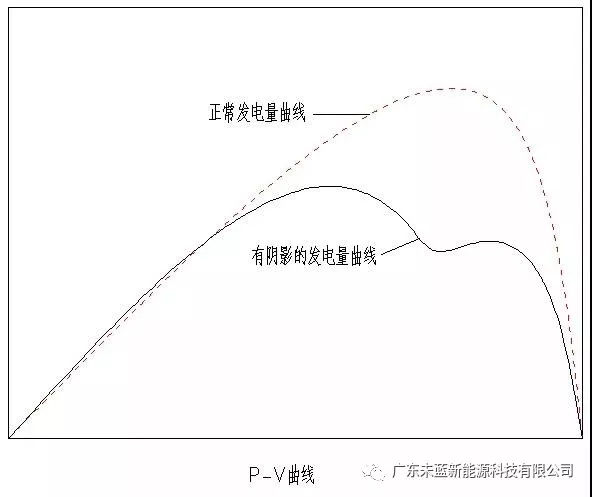

通過逆變器自帶的I-V和P-V曲線掃描，也可以看到

其它故障，如組件損壞、臟污、組件衰減也會引起方陣功率下降，陰影遮擋有其獨有的特點：

（1）陰影剛開始時，一般都是電壓先升高，再下降，電流先下降，再上升，組串I-V曲線出現雙峰或者多峰。

（2）方陣功率下降，出現的時間有規律，一是有陽光的時候，且陽光強度越大，功率下降越多；二是每天出現的時間和恢復的時間都差不多。

4、出現陰影遮擋故障怎么辦

根據電路串聯原理，當系統有一塊組件受到陰影遮擋時，整個MPPT回路發電都會受到影響，因此在太陽能供電系統選址和設計過程中，應避開高大建筑、塔桿或樹木布置太陽能組件，確保組件之間保持適當?shù)男虚g距，對太陽能組件形成陰影。

如果環境復雜，在太陽能控制器的選擇上，勿選PWM太陽能控制器，建議選擇MPPT太陽能控制器，多組件發電系統也可選擇MPPT多路的太陽能控制器，因為每個MPPT回路都是單獨跟蹤，不會影響其它回路。所謂的MPPT（Maximum Power Point Tracking）也就是最大功率點跟蹤。最大功率點跟蹤控制器，就是在控制器中設計了一個能夠進行智能運算并實施隨時跟蹤的裝置來實現實時監控太陽能板的發電電壓，并追蹤最高電壓電流值（VI），通過輸出最高點的電能，使系統以最高的效率對蓄電池充電。大家都知道，給太陽能儲能蓄電池充電，太陽能組件的輸出電壓必須高于蓄電池的當前電壓，如果太陽能組件的電壓低于蓄電池的電壓，輸出電流就會接近0。而且，太陽能組件的輸出并不是固定的，它是會隨著輻射強度，環境溫度等各種條件變化，傳統的太陽能控制器其工作參數是設定了的，它以設定的參數方式（或以恒壓，或以恒流）來進行太陽能組件的電量轉移，不會根據周圍環境的變化而改變；所以，以固定的方式給轉換太陽能組件的能量，一方面容易造成太陽能儲能蓄電池永遠處于充不滿狀態，另一方面在天氣好光照強時不能充分利用太陽能組件，造成系統浪費。

優秀的太陽能控制器根據輻射強度，環境溫度和蓄電池電壓,對充放電進行智能管理。能夠在不同充電模式下對太陽能儲能蓄電池進行充電,提高太陽能組件最大充電效率,同時延長蓄電池使用壽命。真正實現保障供電系統高效發電，穩定不掉電。
