風光互補供電系統太陽能供電系統中電纜規格選擇

在風光互補供電系統，或者，太陽能供電系統支持的弱電工程里面，必不可少的配件是電線電纜。不同規格的電線負荷是多少，本文將在這里給大家詳細解釋。

下面針對，目前項目工程中比較常用的電線規格的，1平方電線、1.5平方電線、2.5平方電線、4平方電線、6平方電線等，作出解釋。

下面就來詳細看看 1、1.5、2.5、4、6平方電線可以負荷多少瓦。

一、1平方電線可以負荷多少瓦？

一個電工常用的“經驗公式”：只要是銅芯電線，每平方毫米的截面積可以安全通過4--5A的額定電流；在220V單相電路中，每1KW的功率，其電流約為4.5A左右；在380V三相平衡電路中，每1KW的功率，其電流約為2A左右。

上面的這些值，可用物理計算公式算下來的結果是很接近的，所以電工在工作中，為了不去記那些“繁瑣”的計算公式，就記住這些就 可以了。那么根據這個算法就知道：每1平方毫米截面積的銅芯線，如果用于220V單相電路中，則可以安全承載1KW 的負載所通過的電流；如果用在三相平衡負載（比如電動機）電路中，則可以安全承載2.5KW 負載所通過的電流。

二、1.5平方電線可以負荷多少瓦

如果電源線是銅芯線，一是明線安裝最大允許工作電流是20A，即4400瓦；二是暗裝套鋼管，電流是16A，功率為3520瓦；三是pvc管暗裝，電流是14A，那么功率為3000瓦。

三、2.5平方電線可以負荷多少瓦？

2.5平方電線丞受倒多少千瓦電力，國標GB4706.1-1992/1998規定的電線負載電流值，銅芯電線2.5平方毫米16A～25A 約5500瓦，鋁芯電線2.5平方毫米13A～20A 約4400瓦220VAC電壓長時間不超過10A最標準 絕大部分時間不超過15A算安全 。

四、4平方電線可以負荷多少瓦？

單相電源1KW約是4.5A，8KW約是36A。4平方電線（獨根的塑銅線）載流量約是30A，小一些，換6平方線（單跑電源）.你的表和閘都必須換大的。不用這么大功率吧，最小4KW，也可以的。4平方電線丞受倒多少千瓦電力那要看你是家庭220v用電還是工廠380v的了要是220的4平方電線可以負荷6到8個千瓦。

五、6平方電線可以負荷多少瓦？

6平方電線可以負荷多少千瓦電力線徑和輸送的功率沒有直接聯系的。一般來說6平方的導線用作空調線綽綽有余了。在施工工地上的檢修電源一般就用10x6+1x4的電纜。至于承受的電流強度，根據我施工的經驗，這種電纜一般是用63A的空氣開關控制的。6平方的鋁線可以負荷6千瓦 6平方的銅線可以負荷10千瓦。

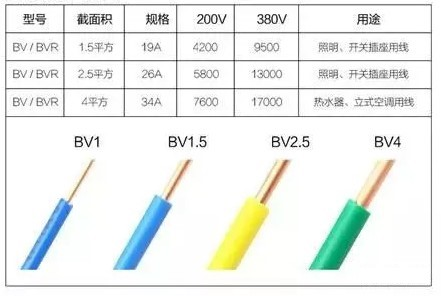

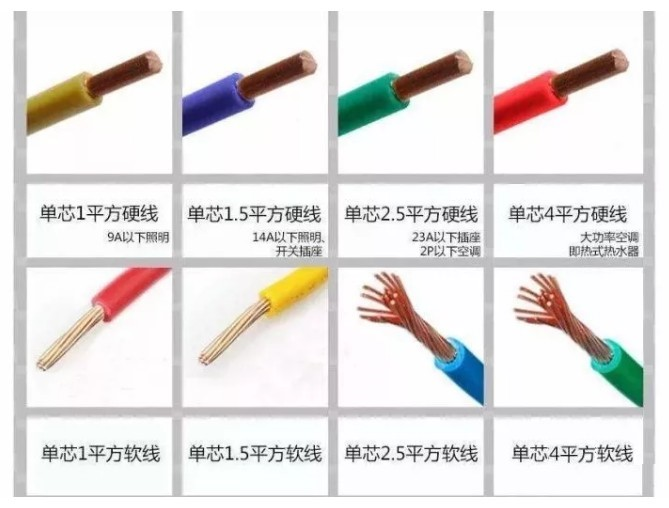

六、不同規格的圖解。

1平方線：橫截面積是1平方毫米的電線，以此類推

看到這里，你是否已經充分了解了不同規格電線電纜的使用范圍和負荷情況。在工程采購中，一定要注意選購適合負荷范圍的電線電纜配置，以免造成超負荷使用，最終損壞的不止是電線電纜，還有整套供電系統的產品，損失將超出采購省下的幾十甚至上千倍。

特別注意的是，風光互補供電系統中的風機，在遇到強臺風天氣的時候，如果不能及時剎停，由于高速運轉，產生的電流特別大。在風光互補系統方案設計前期，必須要做到設計預留，給予防備。所以在做，太陽能供電系統、風光互補供電系統計劃時，最好還是要找專業的公司，提供專業技術指導溝通。
