移動桿太陽能供電系統安裝步驟

1 支架組裝

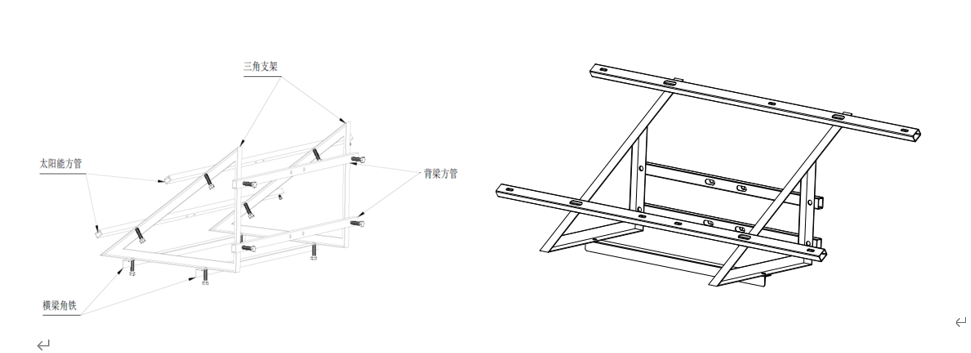

1.1首先將太陽能板支架組裝起來，使用M12*50螺絲，按下圖把太陽能支架組裝起來，太陽能方管與三角支架連接的螺絲暫不用上緊，使太陽能方管和三角支架之間還可以活動即可，如下圖所示。

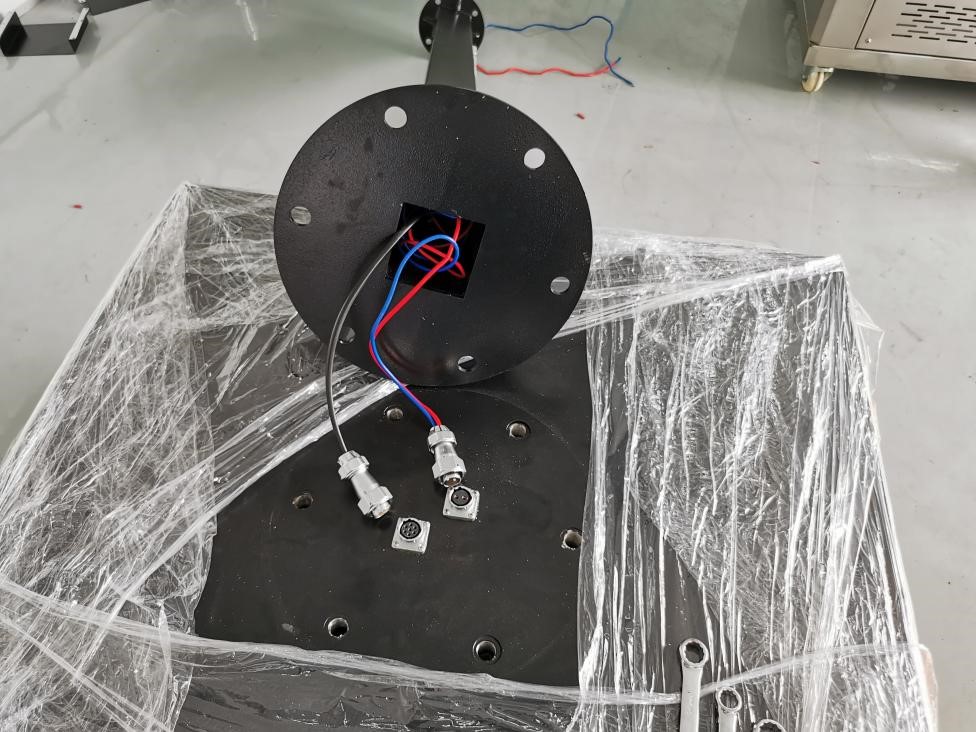

1.2、 把電纜從桿底穿進桿，并從相應位置穿出，兩組插頭分別插入對應插座，如下圖所示。

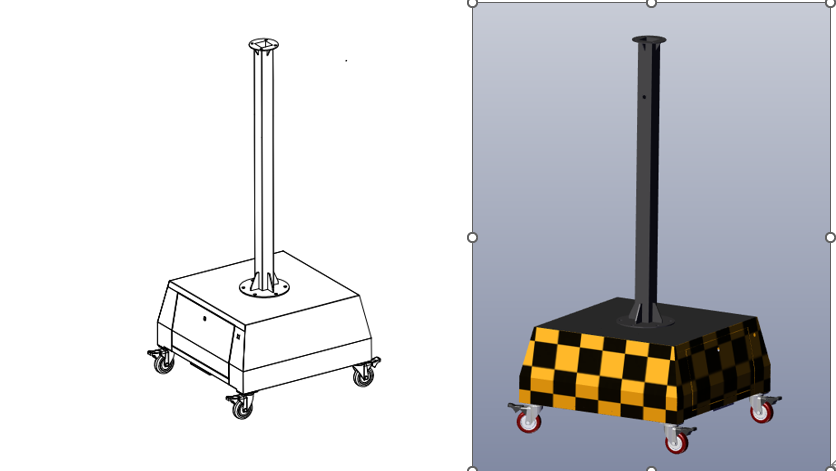

1.3、線纜接好后使用M16*30螺絲，把下立桿與移動車底座連接起來;如下圖。

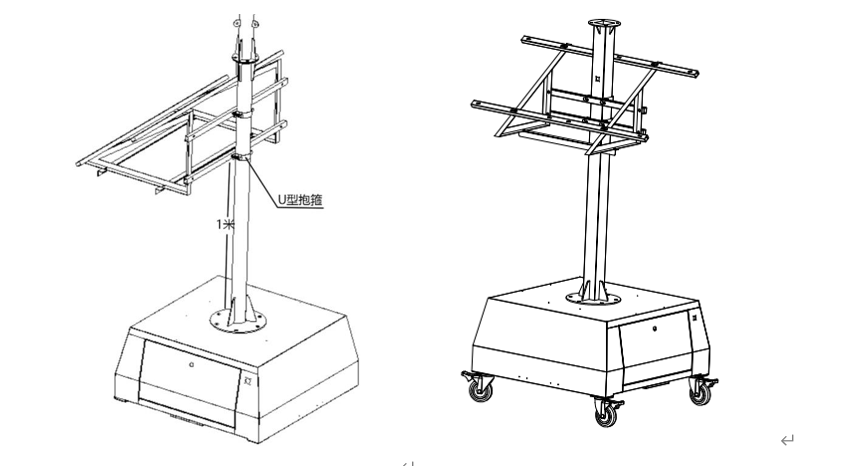

1.4 使用U型抱箍和M12*70螺絲，把太陽能支架固定到立桿上，太陽能支架下面的方管與移動底座距離為1米高，太陽能板朝向需需朝正南，注意安裝時移動底坐的輪子需要處于剎車狀態！

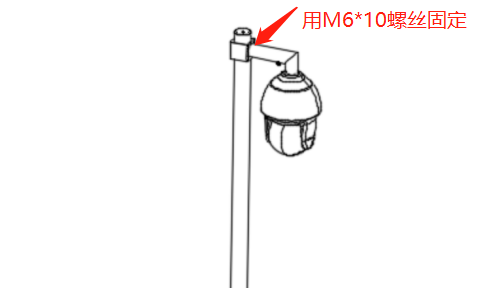

1.5、使用M6*10螺絲將球機橫臂與上節立桿連接安裝，并同時安裝球機攝像頭。

1.6、用M12*45螺絲將上立桿與下立桿連接起來，如下圖。注意：安裝時移動底坐的輪子需要處于剎車狀態！

1.7、調節好太陽能方管的間距，使用M8*35螺絲把太陽能板固定到太陽能支架上，再把太陽能方管與三角支架的固定螺絲扭緊。球機安裝好后即可安裝太陽能板，如下圖所示。

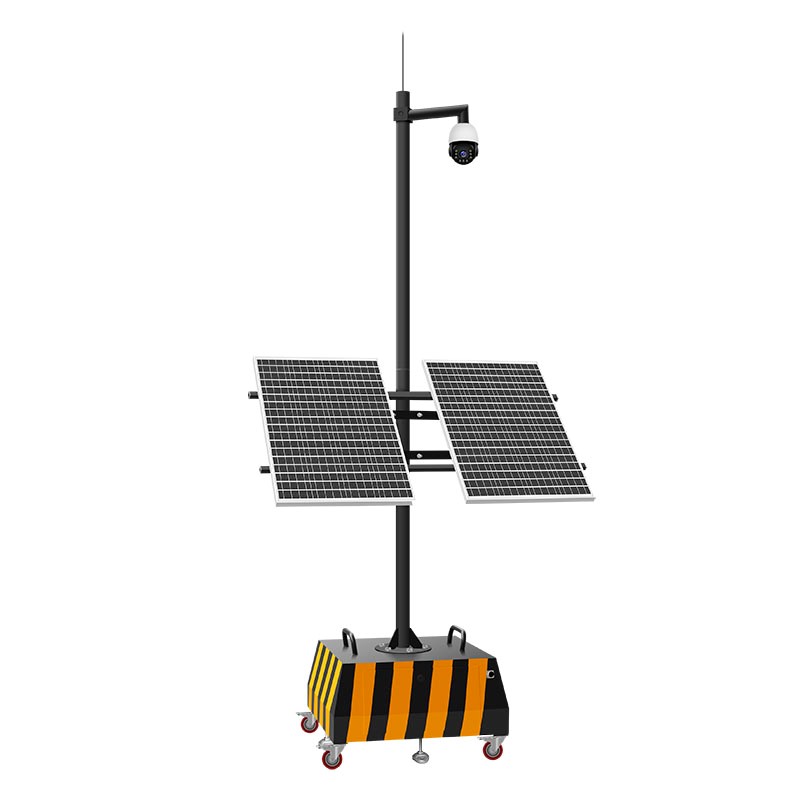

2、安裝完成后效果圖如下：如果擺放的地方為泥土地，則需要使用地錨把移動底座與地面固定。
